지난 3월부터 새로운 회사로 이직을 하게 되었고 해당 회사에서는 Clean Architecture를 사용하고 있었습니다. 처음 접하는 Clean Architecture라 해당 부분 학습하면서 정리한 내용입니다.

클린 아키텍처

클린 아키텍처의 개념은 우리가 잘 알고 있는 Uncle Bob인 로버트.C 마틴의 Clean Architecture에서 시작되었습니다. 책에서는 서버에 대한 내용이라 안드로이드에 맞게끔 변경된 부분으로 정리를 해보고자 합니다.

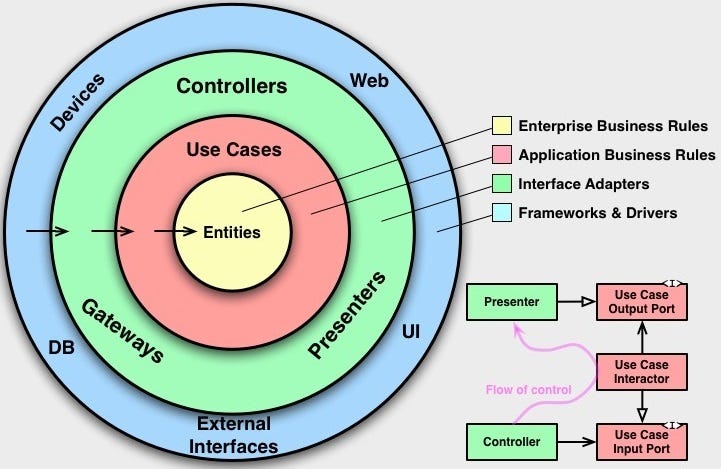

로버트 C. 마틴의 클린 아키텍처 구조

레이어간 의존성을 생각했을 때 구조

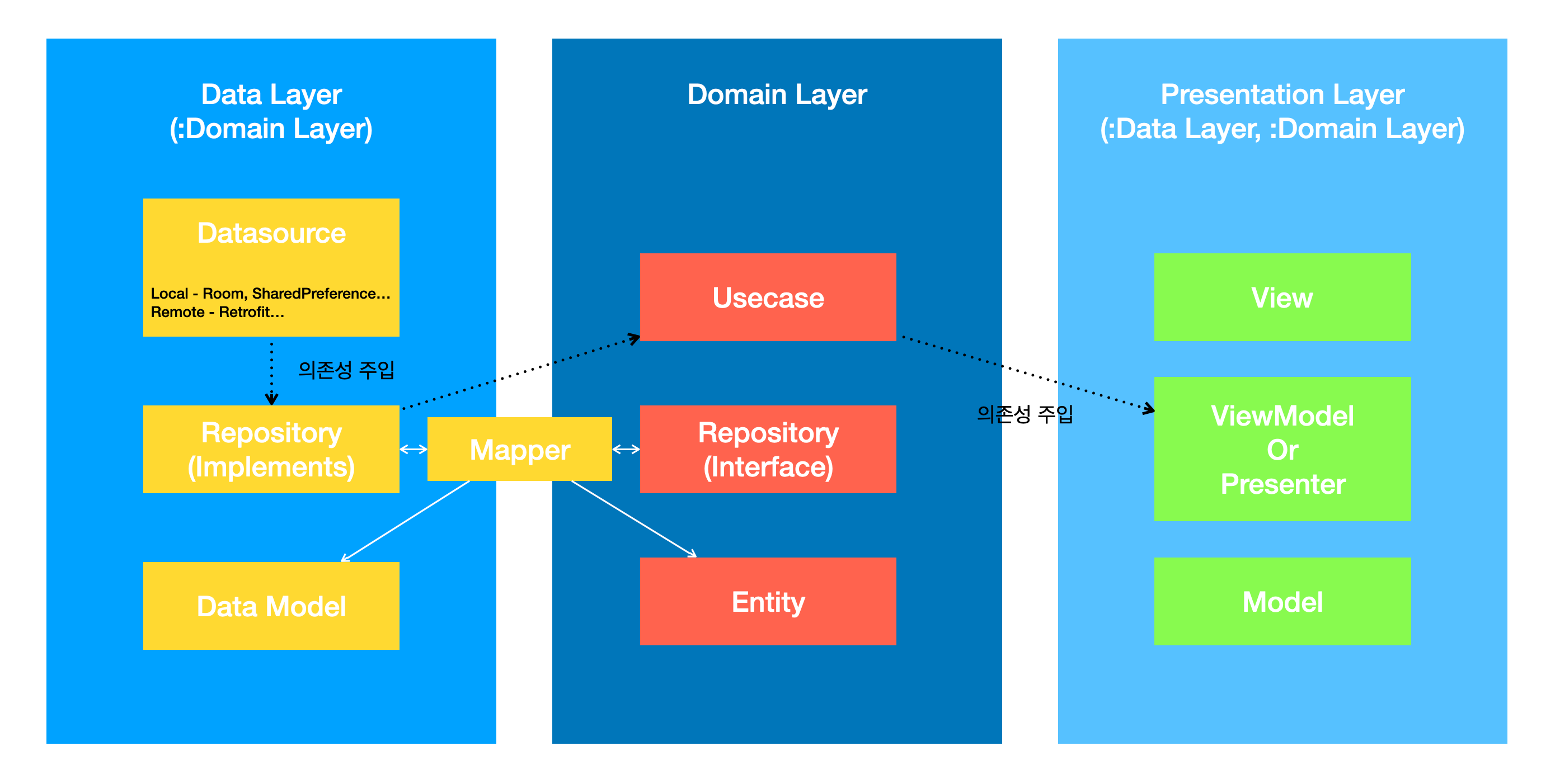

그래서 내가 이해한 아키텍처 구조

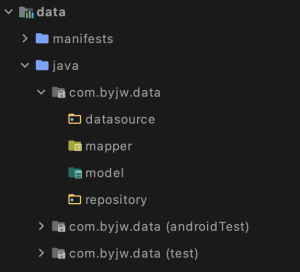

패키지 구조

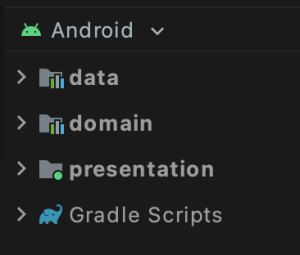

패키지 구조는 아래와 같이 크게 3개의 Module로 나눠집니다.

  1. domain
  2. data
  3. presentation

패키지 의존성

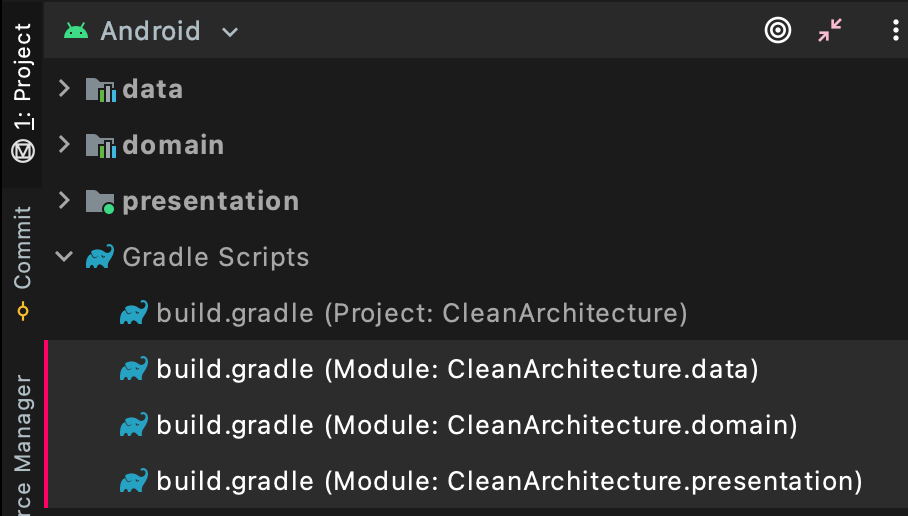

각 레이어마다 모듈을 분리하면 아래와 같이 개별 build.gradle이 생기는데 여기에 각각에 계층에서 필요한 레이어만 의존성 주입해주면 Clean Architecture와 한방향으로만 의존성을 가지게 됩니다.

Domain Layer는 의존성을 가지지 않습니다.

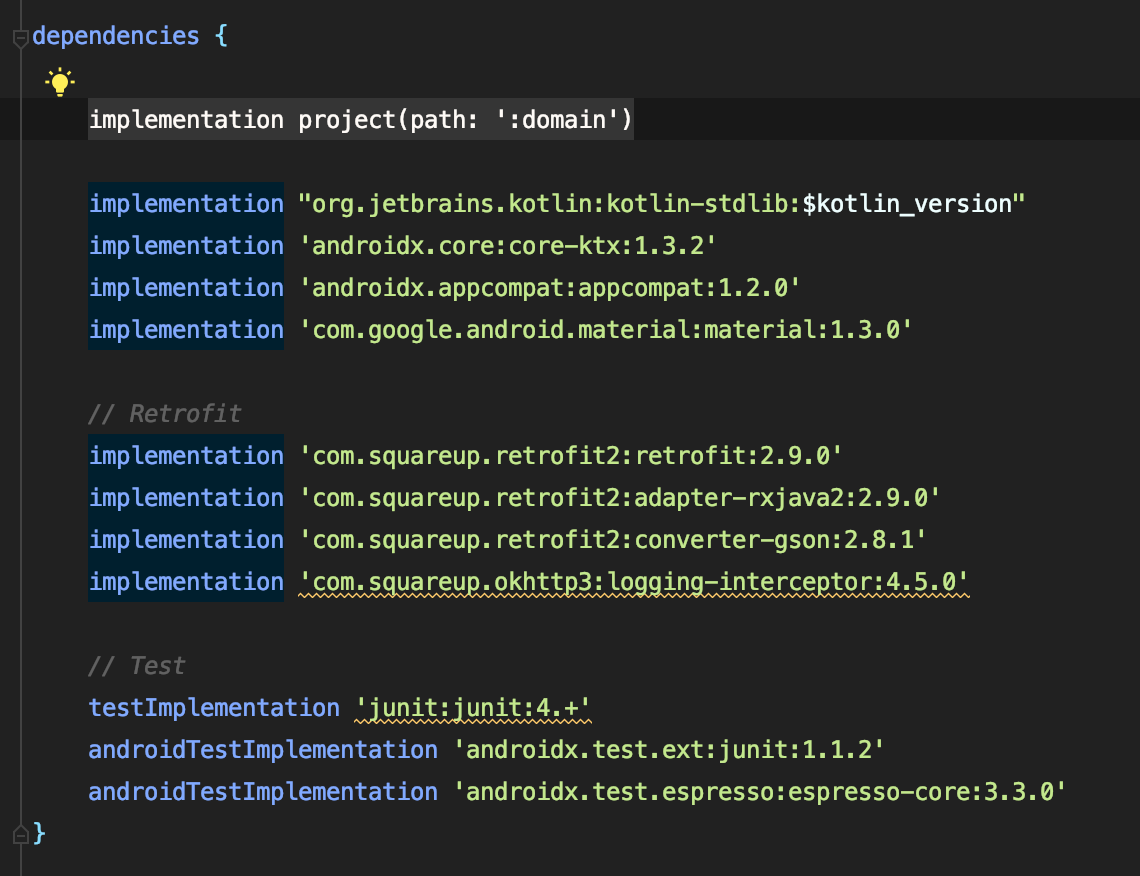

Data Layer는 Domain에 대한 의존성만 가집니다.

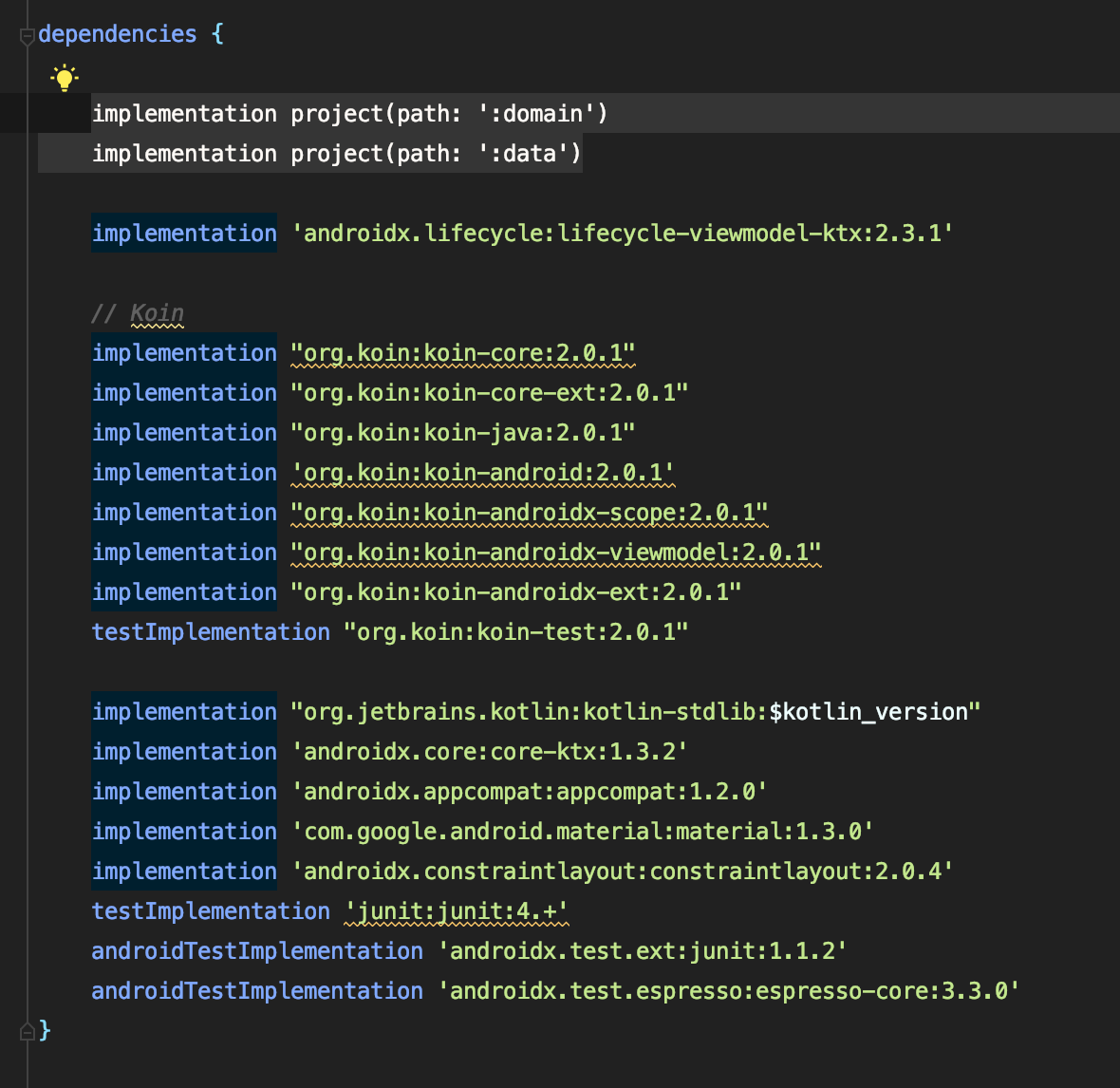

Presentation Layer는 Data Layer와 Domain Layer 두개의 의존성을 가집니다

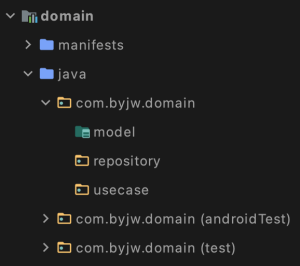

Domain 레이어 (순수 코틀린 or 순수 자바 코드)

  • 비즈니스 로직을 포함하며 비즈니스 로직에 필요한 Entity(=Model)와 UseCase와 Repository를 포함합니다.
  • UseCase
    • 행동들의 최소 단위
      • ex)
        • 사용자를 가져오는 UseCase
        • Token을 가져오는 UseCase
        • 로그인을 하는 UseCase
      • 장점
        • 전체적인 코드 파악과 의존성이 낮아지므로 유지보수에 용이
      • 단점
        • 클래스의 양이 많아짐
    • 개별 기능 or 비즈니스 로직 단위 (=앱에서 일어날 동작)
    • 보통 한 개의 행동을 담당하고 UseCase의 이름만 보고 이게 무슨 기능을 가졌을지 짐작하고 구분할 수 있어야 합니다. (ex - LoginUseCase)
    • Domain 레이어는 Presentation 레이어와 Data 레이어와 어떤 의존성도 맺지 않고 독립적이어야 합니다.
    • UseCase는 Presentation 레이어의 UI에서 어떠한 이벤트나 동작에 의하여 호출되는 방향으로 설계
    • UseCase 구현은 Data 레이어에서 실제로 어떻게 데이터를 가져올지에 대한 정의는 하지 않고 해당 메서드를 호출하는 방식으로 정의
    • Domain 레이어에서 Repository Interface 정의
    • Usecase 구성시 어떤 데이터베이스를 사용했는지에 대한 고민을 하지 않고 적당한 Domain레이어에서 정의한 Repository를 주입
  • Repository
    • Domain 레이어에서 User와 관련된 행동을 Interface로 정의한 UserRepository 입니다.
  • Model(=Entity)
    • 프레임워크와 의존성을 가지면 안됩니다.
    • 다른 프로젝트에서도 동일하게 사용할 수 있는 클래스를 작성합니다.

Domain은 안드로이드 프레임워크에 의존성이 없는 순수한 코틀린 또는 자바 코드만을 사용합니다. (어떤 프레임워크에서도 같이 사용할 수 있습니다.) 우선 Game이란 데이터 클래스를 만들어보도록 하겠습니다.

package com.byjw.domain.model

import java.math.BigDecimal

data class Game(
    val name: String,
    val genre: String,
    val manufacture: String,
    val imageUrl: String,
    val price: BigDecimal
)

그리고 이에대한 비즈니스 로직인 Repository를 선언하도록 하겠습니다. 여기서 선언된 Repository는 data 계층에서 concrete해서 사용합니다.

package com.byjw.domain.repository

import com.byjw.domain.model.Game

interface GameRepository {

    suspend fun getGameInfo(query: String): Game

    suspend fun getGameList(): List<Game>

}

이제 위의 Repository를 이용하여 실제 사용자들이 하는 동작이나 행동인 UseCase를 만들어 보도록 하겠습니다. 이 UseCase는 presenter 계층에서 ViewModel이나 Presenter에 주입하여 사용합니다.

UseCase에는 위에서 만든 repository를 주입하는데 실제 주입되는건 domain에서 만드는 concrete된 repositoryImpl 클래스입니다.

package com.byjw.domain.usecase

import com.byjw.domain.model.Game
import com.byjw.domain.repository.GameRepository

class GetGameListUseCase(private val repository: GameRepository) {

    suspend fun invoke(): List<Game> {
        return repository.getGameList()
    }
}

Data 레이어 (Domain 모듈 포함)

  • Domain레이어에서 설계한 Repository 구현체
  • Data Model
    • Repository에서 사용하는 DTO
  • Repository
    • Local (Room or SharedPreference…)
    • Remote (Server API)
  • DataSource
    • Local (Room or SharedPreference…)
      • Remote (Server API)
  • Mapper
    • 데이터모델에 의해 가져온 데이터를 Entity에 맞게 바꿔주는 매핑 작업을 하여 UseCase 로 반환
    • Mapper 클래스를 통해 DB로부터 받아온 데이터모델과 UI에 맞는 데이터 모델을 매핑

Model 은 Api 통신을 하거나 DB 통신을 할때, Data Layer에서 사용하는 DTO들을 선언합니다. 여기서는 API 통신을 통해서 받게되는 Response 로 이용하였습니다.

package com.byjw.data.model

import com.google.gson.annotations.SerializedName
import java.math.BigDecimal

data class GameResponse(
    @SerializedName("name") val name: String,
    @SerializedName("genre") val genre: String,
    @SerializedName("manufacture") val manufacture: String,
    @SerializedName("imageUrl") val imageUrl: String,
    @SerializedName("price") val price: BigDecimal
)

여기서는 api 통신을 통해서 가져온 데이터를 위에서 선언한 model에서 가져온다고 해보겠습니다.

package com.byjw.data.api

import com.byjw.data.model.GameResponse
import retrofit2.http.GET

interface GameApi {

    @GET("/game")
    suspend fun getGame(): GameResponse

    @GET("/games")
    suspend fun getGameList(): List<GameResponse>

}

이를 이용하여 datasource를 만들어줍니다. interface로 필요한 기능들을 선언하고 이에 api(=retrofit)나 dao(=room)을 주입하여 concrete 하는 클래스를 만들어 사용합니다.

package com.byjw.data.datasource

import com.byjw.data.model.GameResponse

interface GameRemoteDataSource {

    suspend fun getGame(): GameResponse

    suspend fun getGameList(): List<GameResponse>

}

class GameRemoteDataSourceImpl(private val api: GameApi): GameRemoteDataSource {

    override suspend fun getGame(): GameResponse {
        return api.getGame()
    }

    override suspend fun getGameList(): List<GameResponse> {
        return api.getGameList()
    }

}

이렇게 만들어진 Datasource를 이용하기 위해서 repository를 만듭니다. 여기서 concrete 하는 repository는 domain에 선언한 repository interface를 구현합니다.

package com.byjw.data.repository

import com.byjw.data.datasource.GameRemoteDataSource
import com.byjw.data.mapper.GameMapper
import com.byjw.domain.model.Game
import com.byjw.domain.repository.GameRepository

class GameRepositoryImpl(
    private val dataSource: GameRemoteDataSource
): GameRepository {

    override suspend fun getGameInfo(query: String): Game {
        // GameMapper를 이용하여 GameResponse -> Game으로 바꿔줍니다.
        return GameMapper.mapperToGame(dataSource.getGame())
    }

    override suspend fun getGameList(): List<Game> {
        // GameMapper를 이용하여 GameResponseList -> GameList로 바꿔줍니다.
        return dataSource.getGameList().map {
            GameMapper.mapperToGame(it)
        }
    }
}

여기서 주의할 점은 domain에 있는 Game 데이터로 바꿔주기 위한 Mapper를 만들어주어야 하는 겁니다. 서로다른 계층간 데이터를 변경하기 위해 Mapper Class를 만들어줍니다.

package com.byjw.data.mapper

import com.byjw.data.model.GameResponse
import com.byjw.domain.model.Game

object GameMapper {

    fun mapperToGame(gameResponse: GameResponse): Game {
        return Game(
            name = gameResponse.name,
            genre = gameResponse.genre,
            manufacture = gameResponse.manufacture,
            imageUrl = gameResponse.imageUrl,
            price = gameResponse.price
        )
    }

    fun mapperToGameResponse(game: Game): GameResponse {
        return  GameResponse(
            name = game.name,
            genre = game.genre,
            manufacture = game.manufacture,
            imageUrl = game.imageUrl,
            price = game.price
        )
    }

}

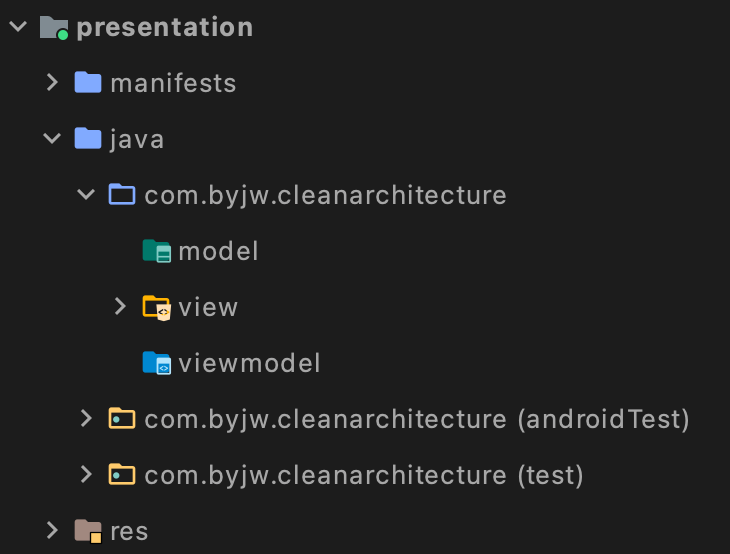

Presentation 레이어 (Domain 모듈, Data 모듈 포함)

  • UI (Activity, Fragment, View..), Presenter 및 ViewModel을 포함
  • 화면표시와 사용자 액션(=입력)에 대한 처리 등 UI와 직접적으로 관련된 부분을 담당합니다.
  • 내부적으로 프레임워크 의존성을 처리하기 위해 MVP 패턴이나 MVVM 패턴 사용

Presentation Layer에서의 주요 기능은 UI(=Android Framework)와의 상호작용이므로 기존에 많이들 사용하는 MVP 패턴이나 MVVM 패턴을 이용하여 처리할 수 있습니다. 여기서는 AAC의 MVVM 패턴을 적용한 예제를 볼 예정이며, ViewModel에 Domain의 UseCase를 주입하는 형태로 만들어줍니다.

여기서 중요한점은 Domain Layer의 UseCase를 직접 주입해서 비즈니스 모델을 만든다는 점입니다. (의존성 주입은 DI Tool인 Degger나 Hilt, Koin등으로 주입을 합니다)

package com.byjw.cleanarchitecture.viewmodel

import androidx.lifecycle.LiveData
import androidx.lifecycle.MutableLiveData
import androidx.lifecycle.ViewModel
import androidx.lifecycle.viewModelScope
import com.byjw.domain.model.Game
import com.byjw.domain.usecase.GetGameListUseCase
import com.byjw.domain.usecase.GetGameUseCase
import kotlinx.coroutines.launch

class GameViewModel(
    private val getGameUseCase: GetGameUseCase,
    private val getGameListUseCase: GetGameListUseCase
) : ViewModel() {

    private val _game: MutableLiveData<Game> = MutableLiveData()
    val game: LiveData<Game> = _game

    private val _gameList: MutableLiveData<List<Game>> = MutableLiveData()
    val gameList: LiveData<List<Game>> = _gameList


    fun getGame(query: String) {
        viewModelScope.launch {
            _game.value = getGameUseCase.invoke(query)
        }
    }

    fun getGameList() {
        viewModelScope.launch {
            _gameList.value = getGameListUseCase.invoke()
        }
    }
}

위에서 만든 viewModel은 Activity에서 주입을 시켜서 사용합니다. 아래 코드에서는 Koin을 이용하여 주입을 시켰고 이를 DataBinding을 사용하여 처리합니다.

여기서부터는 우리가 일반적으로 많이 사용하는 MVP, MVVM, AAC MVVM 등 다양한 디자인 아키텍처를 이용하여 설계를 하면 됩니다.

package com.byjw.cleanarchitecture.view

import android.os.Bundle
import androidx.annotation.LayoutRes
import com.byjw.cleanarchitecture.R
import com.byjw.cleanarchitecture.base.BindingActivity
import com.byjw.cleanarchitecture.databinding.ActivityMainBinding
import org.koin.androidx.viewmodel.ext.android.getViewModel

class MainActivity : BindingActivity<ActivityMainBinding>() {

    @LayoutRes
    override fun getLayoutResId() = R.layout.activity_main

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        binding.viewModel = getViewModel()
        binding.lifecycleOwner = this

    }

}

마무리

처음 클린 아키텍처에 대한 내용을 확인하고 흐름을 따라가는게 힘들었습니다. 일단은 제가 생각했을때는 맨 위쪽에 다이어그램을 확인해보고 이해를 하고자 하면 어느정도 이해가 되실거라 생각합니다. 물론 처음이라 잘못된 부분도 있을텐데 그럼 편하게 댓글 남겨주시면 확인후에 다시 수정하도록 하겠습니다.
